Description

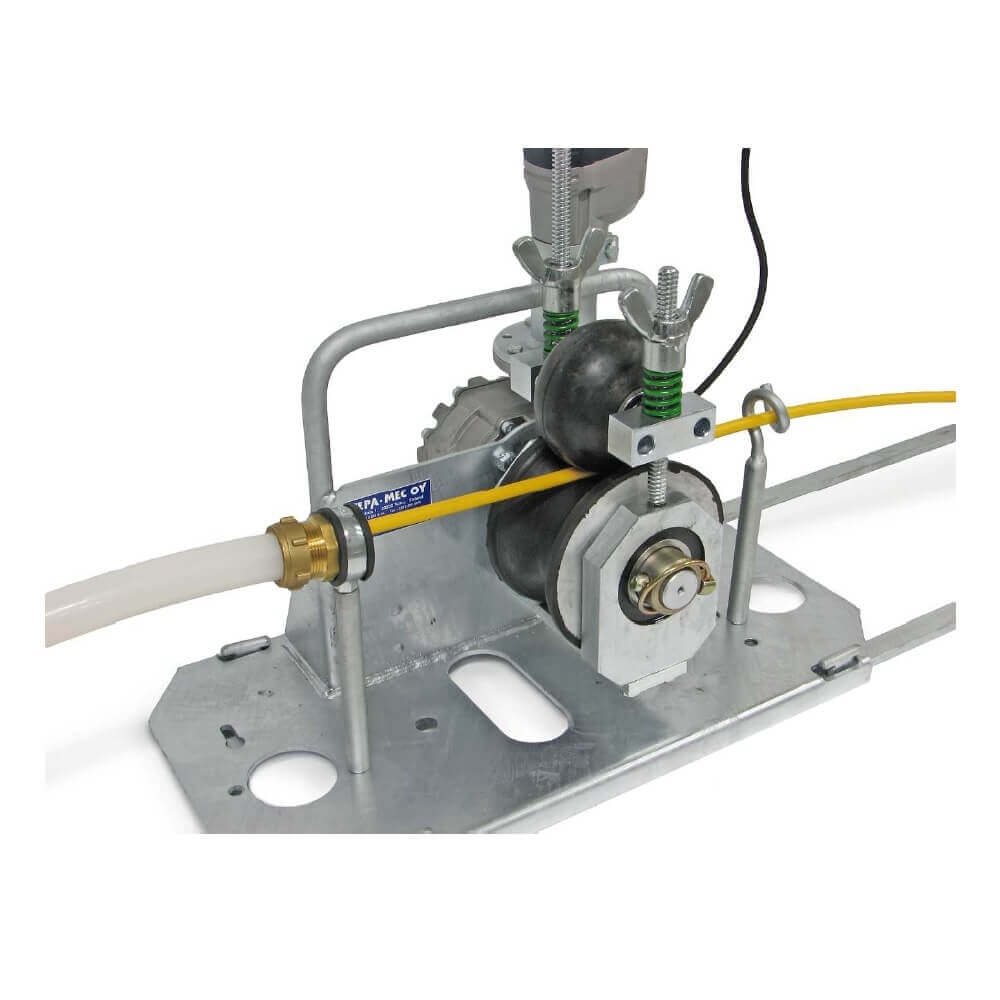

Устройство для протягивания оптоволокна или кабеля представляет собой резиновый ролик, действующий как кабельная скоба TEPA515, прикрепленная к основанию лебедки TEPA500. Для полной функциональности требуется ролик в качестве зажима для оптоволокна или кабеля, описанный ниже.

TEPA515 кабельная собака или толкатель из стекловолокна от Tepa-Mec используются для помощи лебёдке при вытягивании троса, когда силы тяги недостаточно.

В комплект входит:
TEPA 500 – База
TEPA 515 – устройство для проталкивания кабеля
TEPA 515B — резиновый прижимной ролик для волокон толщиной менее 40 мм
TEPA 515C – Направляющие для волокна
Чтобы правильно настроить устройство, вам нужно оснастить его дополнительными элементами в зависимости от диаметра кабеля:
Нажимное устройство, оснащенное металлическими прижимными роликами TEPA515A, — для протяжки кабелей или стекловолокна диаметром более 40 мм.
Нажимное устройство, оснащенное резиновым прижимным роликом TEPA515B, — для прессования кабелей или стекловолокна диаметром менее 40 мм.
Простая замена прижимных роликов — просто ослабьте или затяните прилагаемые барашковые гайки.

Но при проталкивании шланга из стекловолокна с помощью резинового прижимного ролика к раме лебедки крепится пара направляющих для троса. Шланг из стекловолокна проходит через эти направляющие.

Простое крепление шланга из стекловолокна с лебедкой и подставкой к хирургической стойке без использования инструментов.
Усилие подачи составляет примерно 300 кг в зависимости от используемой машины (бурильной установки).
Скорость подачи 3-35 м/мин в зависимости от кабеля и рабочей машины (бурильной установки).
Диаметр кабеля 5-40 мм.
